Schrack bietet Komplettlösungen für bauartgeprüfte Verteiler inklusive Einbauten nach Kundenvorgaben.

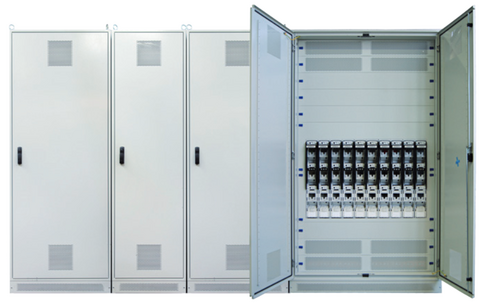

Modul 2000TT ist eine moderne, nach der Norm IEC/EN 61439 geprüfte, teilgefertigte Schaltanlage für Anwendungen im Bereich von 630–1600A.
Die Einspeisefelder sind mit festeingebauten Kompaktleistungsschalter der Baugröße MC4 geprüft und ausgeführt. Die Abgangsfelder sind mit NH-Leisten der Größen 00 bis 3 typgeprüft.
Niederspannungsschaltanlagen sind das Herzstück jeder Energieverteilung. Hier sorgt Schrack Technik für einen reibungslosen Betrieb und eine hohe Versorgungssicherheit mit seinen Bauartgeprüften Verteilern.
Modul 2000TT ist eine moderne Niederspannungs-Schaltgerätekombination für Anwendungen im Bereich von 630A bis 1600A - geprüft nach der Norm IEC/EN 61439. Die Einspeisefelder sind mit festeingebauten Kompaktleistungsschalter der Baugröße MC4 ausgeführt und geprüft. Die Abgangsfelder sind mit NH-Leisten der Größen 00 bis 03 getestet. Schutzart IP31 standardmäßig ohne Türe bis 1600A möglich, IP54 bis 1250A möglich. Mechanische Anreihverbinder und Sammelschienenverbindungen sind standardmäßig im Lieferumfang enthalten.
EN 61439-2
Unter Schaltgerätekombination versteht man die Zusammenfassung einer oder mehrerer Niederspannungs-Schaltgeräte mit zugehörigen Betriebsmitteln zum Steuern, Messen, Melden, Schützen und Regeln inklusive aller elektrischen und mechanischen Verbindungen sowie Konstruktionsteilen.
Die EN 61439-2 definiert dabei die besonderen Anforderungen für Energie-Schaltgerätekombinationen hinsichtlich

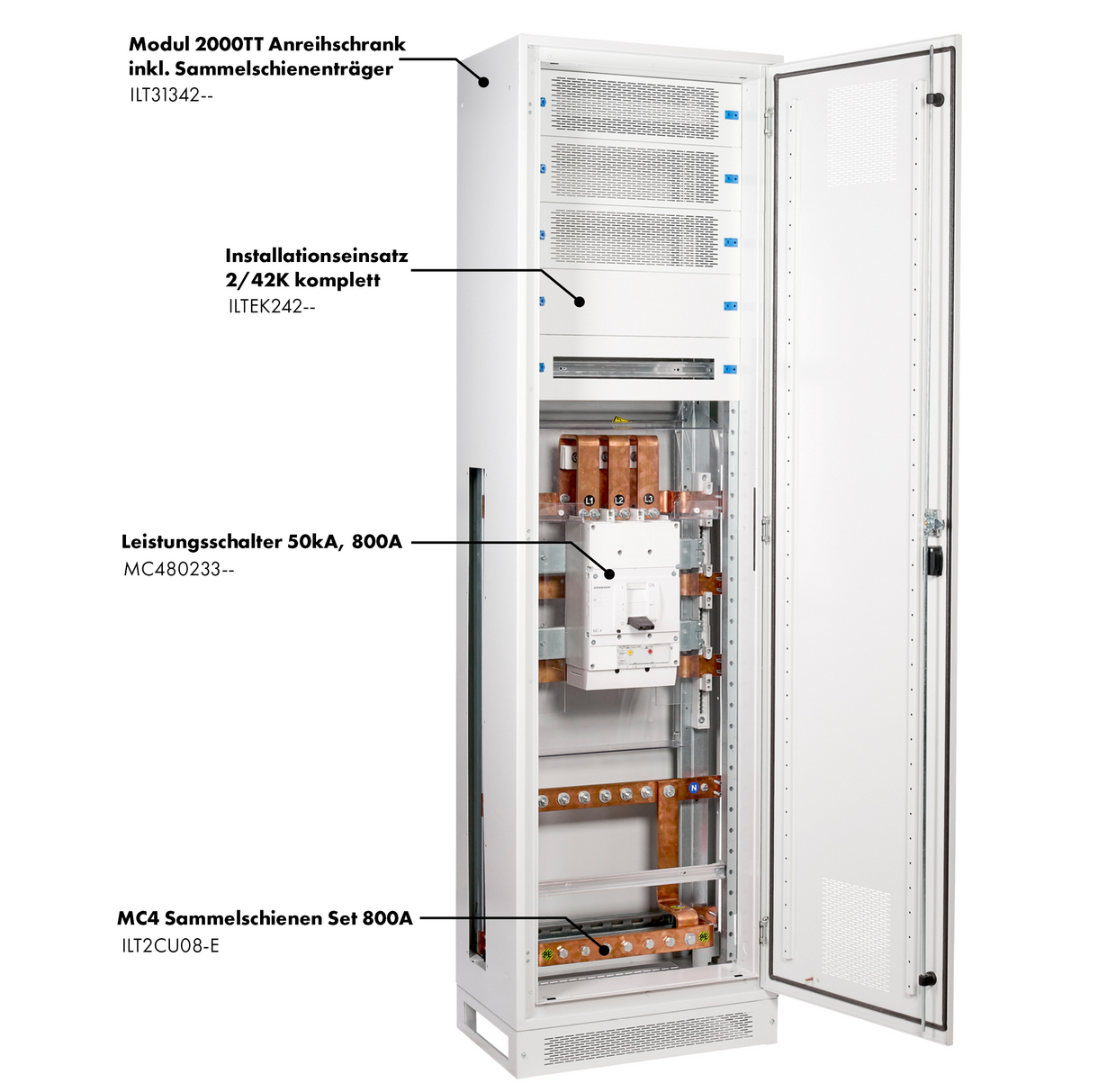

Bei teilgefertigten Leistungsschalterfeldern ist die Hauptsammelschiene inklusive der Verbindung zum Leistungsschalter vormontiert.
Diese Felder sind nach Norm EN 61439 gefertigt und geprüft, dadurch müssen Sie keine Wärme- und Kurzschlussberechnungen durchführen.
Auch die passenden Abdeckungen sind enthalten, diese verhindern ein unbeabsichtigtes
Berühren der stromführenden Teile.
Um die Anlage fertigzustellen, müssen Sie nur noch den passenden Leistungsschalter montieren.
Optional kann das Feld mit Messeinrichtungen und einem Überspannungsableiter bestückt werden.
Expertentipp: Eine Leistungsschaltergröße MC4 für alle Stromstärken von 630A bis 1600A
Beachten Sie bei der Auswahl des Leistungsschalters für Ihren Anwendungsfall die richtige Ausführung des Kabelschutzes sowie den Anlagenschutz.

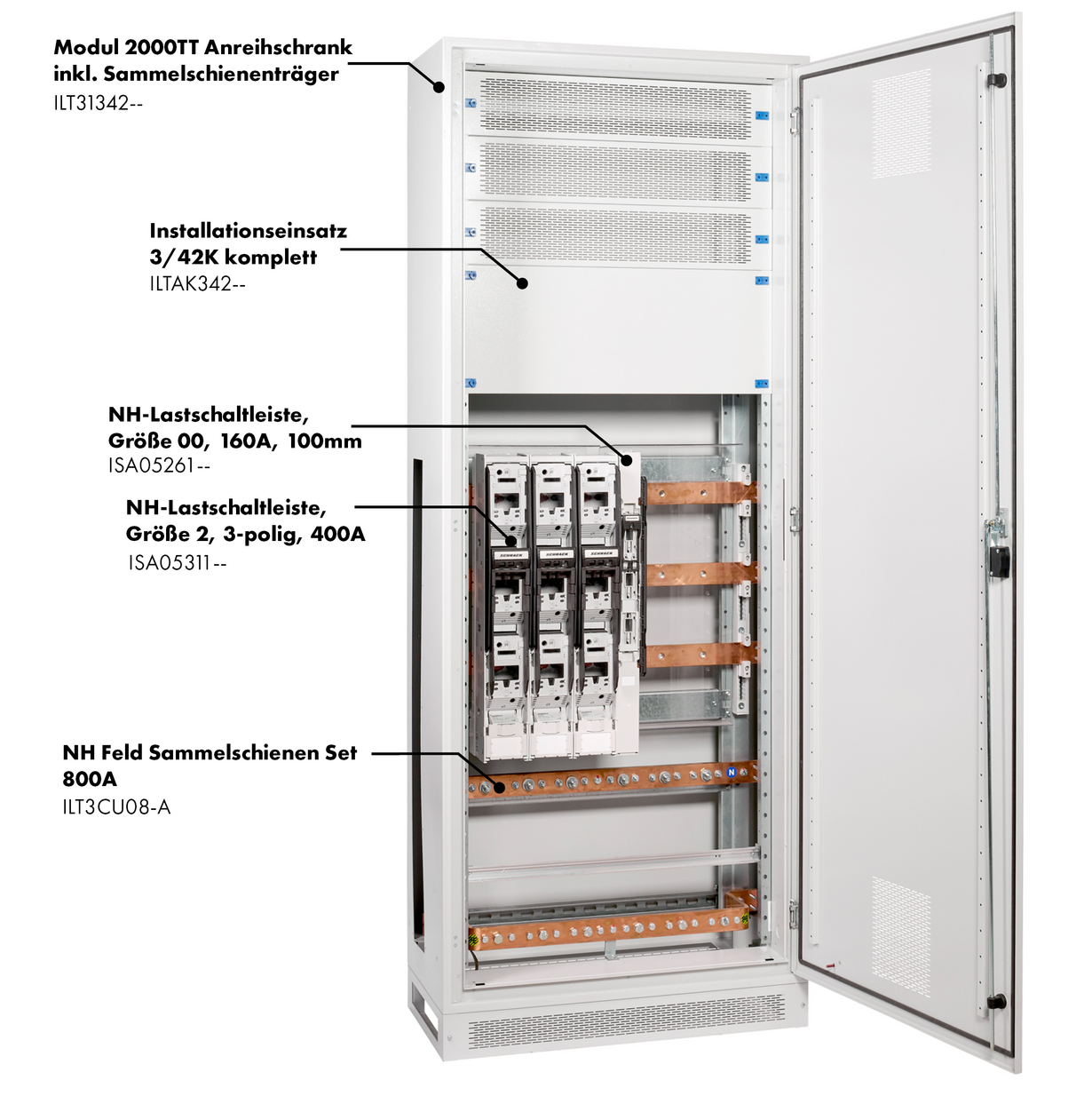

Bei teilgefertigten NH-Abgangsfeldern ist die Hauptsammelschiene montiert, weiters sind bereits die Befestigungslöcher für NH Lastschaltleisten im passenden Raster gebohrt und mit Setzmuttern versehen um eine einfache Montage dieser zu ermöglichen. Diese Felder sind nach Norm EN 61439 gefertigt und geprüft, dadurch müssen Sie keine Berechnungen durchführen.
Auch die passenden Abdeckungen sind enthalten, diese verhindern ein unbeabsichtigtes Berühren der stromführenden Teile. Die Felder können mit Lastschaltleisten Größe 00 bis Größe 03 je nach Anforderung bestückt werden.
Expertentipp:
Die optionalen Installationseinsätze bestehend aus Frontplatten und Seitenwangen, verhindern das Berühren von spannungsführenden Teilen.
Jedes Set enthält alle notwendigen Teile, um einen vollständigen Berührungsschutz zu erfüllen.
Die Erdungsverbindung zwischen dem Gehäuse und der Frontplatten wird durch den Modul 2000TT Druckgussriegel hergestellt.
Ausnehmungen für NH Leisten oder den Leistungsschalter sind vorhanden.
Frontplatten mit Lüftersystem sorgen für eine optimale Konvektionskühlung innerhalb des Verteilers.
Expertentipp: Nach EN 61439 müssen alle metallischen Teile eines Elektroinstallationsverteilers mit dem Schutzleiter verbunden sein. Im Verteilersystem Modul 2000TT Installationseinsatz ist dies durch den innovativen Metalldruckgussriegel gewährleistet.
Nicht belegte Einbauplätze z.B. NH-Leisten können durch Blindabdeckungen verschlossen werden (ISA05357--).
Schrack Technik bietet Ihnen die Möglichkeit, das Modul 2000TT System nach Ihren Bedürfnissen selbst zu konfektionieren.
Das Gehäuse ist geprüft nach EN 62208 für die Verwendung in bauartgeprüften Verteilersystemen Modul 2000TT.
Mit den Sammelschienensets MC4 erhalten Sie alle notwendigen Komponenten, um den Modul 2000TT Leerverteiler mit der Leistungsschalterhauptsammelschiene zu bestücken.
Die Sammelschienen sind bereits vorgebogen und vorgebohrt um eine rasche und passgenaue Montage in den Modul 2000TT Leergehäusen zu gewährleisten.
Die passenden Abdeckungen sind bereits in den Sets enthalten, diese verhindern ein unbeabsichtigtes Berühren der stromführenden Teile.
Durch die Kombination von Leergehäusen und den Sammelschienesets ist es möglich, das gewünschte Verteilersystem Modul 2000TT selbst aufzubauen, ohne zusätzliche Prüfungen oder Berechnungen (Wärme- und Kurzschlussberechnungen) durchzuführen.
Mit den Sammelschienensets NH erhalten Sie alle notwendigen Komponenten, um den Modul 2000TT Leerverteiler mit der NH-Haupsammelschiene zu bestücken.
Die Sammelschienen sind bereits vorgebogen und vorgebohrt, um eine rasche und passgenaue Montage in den Modul 2000TT Leergehäusen zu gewährleisten.
Die passenden Abdeckungen sind bereits in den Sets enthalten, diese verhindern ein unbeabsichtigtes Berühren der stromführenden Teile.
Durch die Kombination von Leergehäusen und den Sammelschienesets ist es möglich, das gewünschte Verteilersystem Modul 2000TT selbst aufzubauen, ohne zusätzliche Prüfungen oder Berechnungen (Wärme- und Kurzschlussberechnungen) durchzuführen.

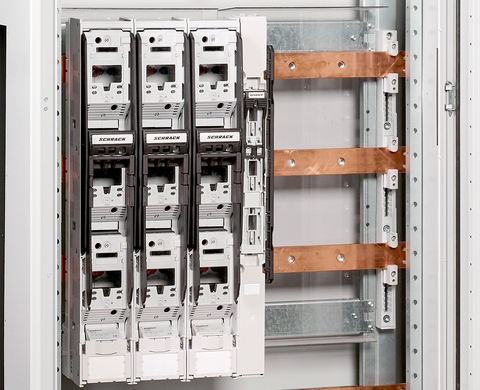

Schrack Technik bietet Ihnen die Möglichkeit, das Modul 2000TT System als Selbstbausystem zu erwerben.
Alle Artikel sind in unserem Logistikzentrum lagernd. Innerhalb von nur 24 Stunden liefern wir alle notwendigen Komponenten an jeden Ort in Österreich (Baustelle, Firma, ...)
Vorteile im Überblick:
Schrack Technik bietet Ihnen die Möglichkeit, das Modul 2000TT System als teilgefertigte Schaltanlage zu erwerben.
Alle Komponenten sind in unserem Logistikzentrum lagernd. Innerhalb von nur 24 Stunden können alle notwendigen Komponenten bei Ihnen auf der Baustelle sein.
Durch das vormontierte Sammelschienensystem ist eine sehr schnelle Fertigstellung der Anlage möglich.
Vorteile im Überblick:
Schrack Technik bietet Ihnen die Möglichkeit, das Modul 2000TT System als Komplettlösung zu erwerben.
Die Schaltanlage muss auf der Baustelle nur noch in den Niederspannungsraum eingebracht und angeschlossen werden.
Vollständige Dokumentation durch Schrack Technik
Vorteile im Überblick:
Sicherheit, Zuverlässigkeit, Leistungsfähigkeit und Flexibilität - alles Eigenschaften, die mit den NH-Sicherungslastschaltgeräten von SCHRACK Technik verbunden sind.
Die NH-Sicherungslastschaltleisten erfüllen alle Anforderungen für die moderne Energieverteilung.
NH-Sicherungslastschaltleisten für Wandlereinbau sind die Grundlage für effizientes Energiemanagement.
Durch das vielfältige Zubehör und die flexiblen Anschlussmöglichkeiten bieten diese Produkte die optimale Lösung für alle Anwendungen.
Vorteile im Überblick:
