Schrack Technik GmbH, Wien

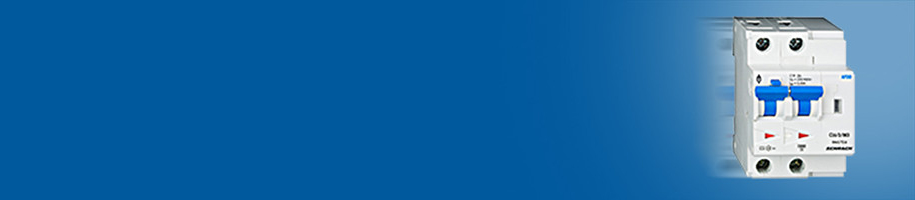

Lisa ist ein Brandschutzschalter, der Störlichtbögen in Endstromkreisen erkennt und auslöst. Durch die kombinierte Bauart mit einem LS/FI-Kombischutzschalter können für diesen Endstromkreis der Fehlerschutz, der Zusatzschutz und zusätzlich der Brandschutz realisiert werden.

Produktübersicht



zu den Produkten im Online Shop



In der OVE E 8101 im Teil 4 Abschnitt 421 ist der Schutz gegen die Auswirkungen von Fehlerlichtbögen zu realisieren.

Eine Fehlerlichtbogen-Schützeinrichtung, AFDD (Arc fault detection device), ist dafür vorgesehen, die Auswirkungen von Lichtbögen zu reduzieren, indem diese Lichtbögen erkennen und den Endstromkreis abschalten.

Lichtbögen können zum Beispiel bei

  • defekten Isolationen zwischen aktiven Leitern (parallele Lichtbögen)
  • gebrochene oder beschädigte aktive Leiter (serielle Lichtbögen)
  • Verbindungs- oder Anschlussklemmen mit ungewolltem erhöhten Widerstand

auftreten.

Deshalb werden AFDD in:

  • Schlafräumen von Heimen für behinderte oder alte Menschen (z.B. Senioren- oder Pensionistenheime)
  • oder Schlafräume von Kindergärten
  • und in Räumen oder Orten mit einem Brandrisiko durch verarbeitete oder gelagerte Materialien nach BE2 gefordert.

Mit BE2 sind Bereiche die zur Herstellung, Bearbeitung oder Lagerung von entflammbaren Materialien einschließlich Vorhandensein/Auftreten von Staub definiert. Dies sind nach der Norm Scheunen, Werkstätten für Holzbearbeitung bzw. Holzverarbeitung, Papier und Textilfabriken.

für Wechselstromkreise bis 16A gefordert.

Weiters wird die Installation von AFDD in Wechselstromkreise bis 16A in:

  • Schlafräumen in Wohngebäuden (ins besonders bei Nutzung durch in ihrer Mobilität dauerhaft eingeschränkten Personen)
  • Räumen oder Orten mit Gefährdungen für unersetzbare Güter (z.B. Museum)

empfohlen.

Schrack Technik bietet bei AFDD ein umfangreiches Sortiment auch mit Zubehör wie Hilfskontakte oder Verschienungen, welches wie bei Schrack Technik üblich prompt verfügbar ist.



Was kann AFDD?

  • Brandschutz durch Störlichtbogen-Schutzeinrichtung (engl. Arc fault detection device) AFD
  • Erkennt Störlichtbogen und schaltet den Stromkreis aus
  • Ausgeführt als netzspannungsunabhängigen LS/FI Kombischutzschalter, dadurch Leitungs-, und Fehlerstrom- und Brandschutz in einem Gerät realisiert
  • Hohe Sicherheit durch Kontaktstellungs- und Ausgelöst-Indikator
  • Schnelle und einfache Verschienbarkeit durch Lift-, Maulklemme

Vorteile

Der AFDD Störlichtbogenschalter von Schrack Technik ist einzigartig und besitzt eine LED Status Anzeige der AFDD Funktion.

Besonders in diesen Bereichen zeichnet sich der AFDD Brandschutzschalter aus:

  • Schwer evakuierbare Bereiche wie z.B. Kindergärten, Krankenhäuser oder Seniorenheime
  • Bei Betrieben mit erhöhter Brandgefahr wie z.B. Landwirtschaften oder Tischlereien
  • In Bauten aus brennbaren Materialien, z.B. Holzhäuser, Dachausbauten
  • Gebäude mit wertvollen Gütern, z.B. Museen, Bibliotheken
  • Historische Gebäude



Wie funktioniert der AFDD Brandschutzschalter?

Der AFDD überwacht elektronisch, ob im zugehörigen Stromkreis ein Kabelbrand ansteht und schaltet diesen Stromkreis aus.

Bei einem Fehler zwischen Phase und Schutzleiter erkennt dies der FI-Schutzschalter, LS/FI-Kombischutzschalter und AFDD und schaltet den Stromkreis aus.

Ein Fehler zwischen Phase und Neutralleiter kann von Leitungsschutzschalter, LS/FI-Kombischutzschalter und AFDD erkannt werden. Ist jedoch der Strom kleiner als der Auslösewert der Leitungsschutzschalter-Funktion, erkennt der AFDD den Lichtbogen und löst aus.

Liegt jedoch ein serieller Fehler (Kabelbrand) vor, so kann dies weder vom FI-Schutzschalter, noch vom Leitungsschutzschalter erkannt werden. Dieser Fehler wird nur von einem Störlichtbogenschalter oder AFDD erkannt und genannt.
