Schütze, thermische Überlastrelais und Motorschutzschalter

• 4-polige Hilfsschütze für Steuerungszwecke
• Ausführung mit 230VAC, 24VAC oder 24VDC Spule
• mit integrierten Hilfskontakten
• Montage auf DIN-Hutschiene TS35 oder Montageplatte

• Schütze 2,2kW/6A, 4kW/9A oder 5,5kW/12A
• Ausführung mit 230VAC, 24VAC oder 24VDC Spule
• Integrierter Hilfskontakt wahlweise Schließer oder Öffner je nach Type
• Passende Überspannungsbegrenzer durch optionale Varistoren
• Schütze LZDM.. sind für den Anbau thermischer Überlastrelais der Type LZTM.. geeignet
• Schütze LZDM können mit einem zusätzlichen Hilfskontaktblock 2S+2Ö bestückt werden

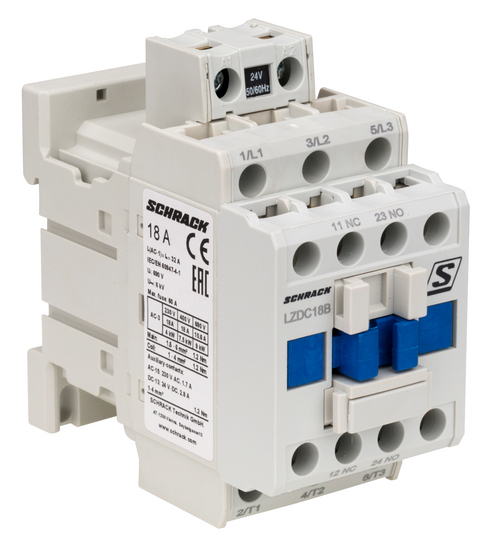

• Schütze 4kW/9A bis 18,5kW/38A
• Ausführung mit 230VAC, 24VAC oder 24VDC Spule
• Integrierter Hilfskontakt wahlweise Schließer oder Öffner je nach Type
• Passende Überspannungsbegrenzer durch optionale Varistoren
• Schütze LZDC.. sind für den Anbau thermischer Überlastrelais der Type LZTC.. geeignet
• Schütze LZDC.. können mit einem zusätzlichen Hilfskontaktblock 2- oder 4-polig bestückt werden

• Schütze 18,5kW/40A bis 45kW/100A
• Ausführung mit 230VAC oder 24VAC Spule
• Integrierter Hilfskontakt mit 1 Schließer und 1 Öffner
• Montage auf DIN-Hutschiene TS35 oder Montageplatte
• Passende Überspannungsbegrenzer durch optionale Varistoren
• Schütze LZDH.. können mit einem zusätzlichen Hilfskontaktblock 2- oder 4-polig bestückt werden

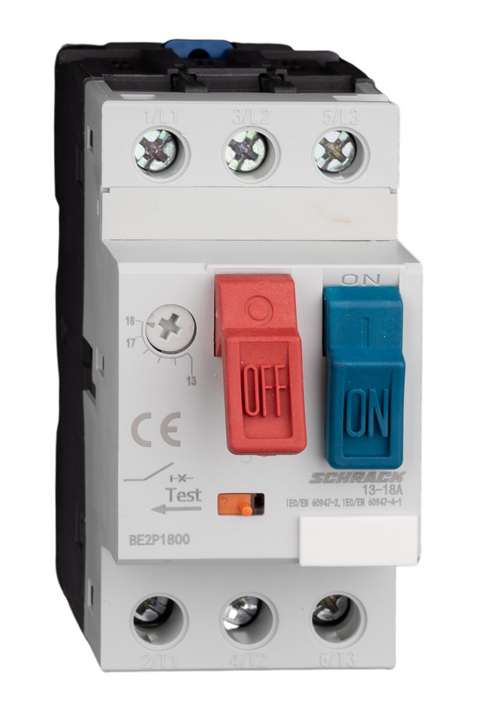

• Motorschutzschalter, 3 polig für Motornennströme, von 0,16 – 32A
• Auslöseklasse 10A
• Zusätzliche Hilfskontakte nachrüstbar

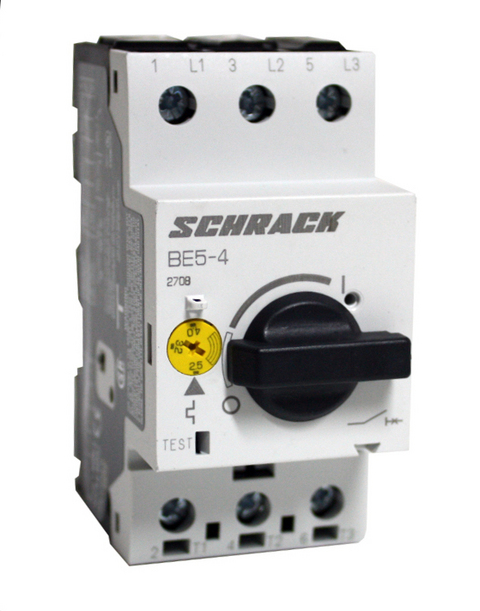

• Motorschutzschalter, 3 polig für Motornennströme, von 0,16 – 32A
• Auslöseklasse 10A
• Seitliche und frontseitige Hilfskontakte nachrüstbar
• Mit Phasenausfallerkennung
• Für IE3 Motoren geeignet

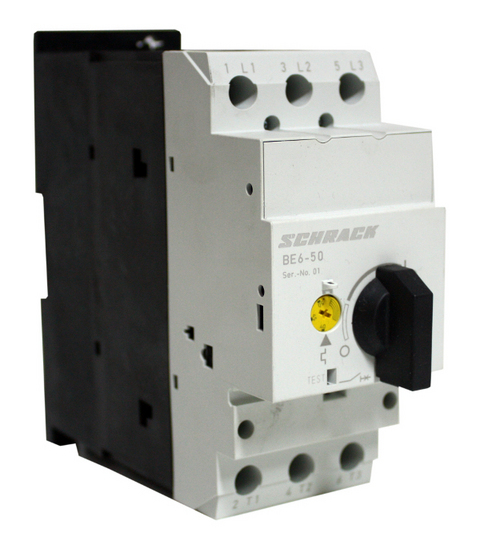

• Motorschutzschalter, 3 polig für Motornennströme, von 37 – 50A
• Auslöseklasse 10A
• Seitliche und frontseitige Hilfskontakte nachrüstbar
• Mit Phasenausfallerkennung
• Für IE3 Motoren geeignet

• Schütze bis 4kW, 3- oder 4-polig
• Ausführung mit 230VAC, 24VAC oder 24VDC Spule
• 3-polige Schütze mit integrierten Hilfskontakten (1S oder 1Ö)
• Hilfskontakte aufschnappbar
• Montage auf Tragschiene TS35 oder Montageplatte

• Schütze 4-polig bis 130A AC1
• Ausführung mit 230VAC
• Keine thermischen Überlastrelais anbaubar
• Montage auf Tragschiene TS35 oder Montageplatte

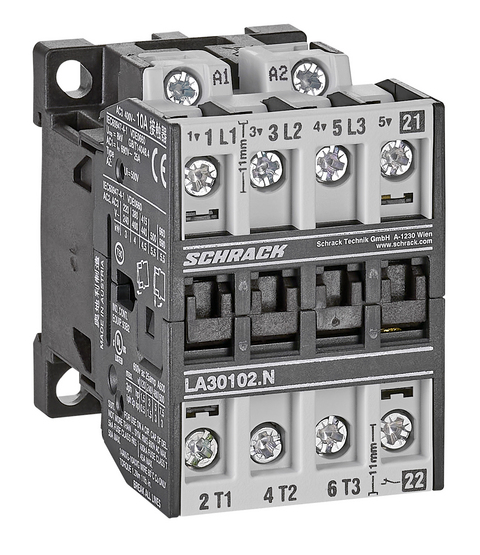

• Schütze von 4kW bis 18,5kW, 3- oder 4-polig
• Schütze von 22kW - 90kW, 3- oder 4-polig
• Schütze von 110 - 300kW, 3-polig
• Ausführung mit 110VAC, 230VAC, 400VAC, 24VAC oder 24VDC Spule, je nach Type
• Hilfskontakte seitlich oder frontseitig aufschnappbar, je nach Type
• Montage auf Tragschiene TS35 oder Montageplatte

• Schütze zum Schalten von Kondensatoren von 12,5kVAr bis 100kVAr
• Ausführung mit 230VAC

Über 3 frontseitig angebaute, voreilende Schließer-Hilfskontakte mit Widerständen werden die Kondensatoren vorgeladen. Erst kurz nach diesen Hilfskontakten schließen die Hauptkontakte. Dadurch werden störende Rückwirkungen auf das Netz und das Verschweißen der Schützkontakte verhindert. Mit Kondensatorschützen dürfen nur entladene Kondensatoren eingeschaltet werden.

• Montage auf Tragschiene TS35 oder Montageplatte

• Ausführung mit 230VAC
• Fertig verdrahtete Wendeschütz-Kombinationen bis 15kW mit integrierter mechanischer Verriegelung
• Thermische Überlastrelais (nicht in Wendeschütz-Kombination enthalten) sind zusätzlich erforderlich
• Standard-Montage auf DIN-Hutprofilschiene TS35

• 7,5kW bis 110kW
• Ausführung mit 230VAC
• Fertig verdrahtete Stern-Dreieck-Kombinationen bis 110kW mit integrierter mechanischer Verriegelung und Y-D Zeitrelais
• Y-D Zeitrelais 1...20 sec einstellbar, fixe Totzeit (Pausezeit) bis 55kW 20…25ms, ab 75kW 40…80ms
• Zusätzlich anbaubare Hilfskontakte

• Alle Klemmstellen frontseitig herausgeführt
• Kompakte Bauform, geringe Bautiefe
• Auslöseklasse 10 A
• Schneller Phasenausfallschutz
• mit Hand-Rückstellung

• Motorschutzschalter 3-polig für Motornennströme von 0,16A bis 32A
• Mit Phasenausfallerkennung
• Seitliche und frontseitige Hilfskontakte nachrüstbar
• Geeignet für Motoren der Effizienzklasse IE3

• Motorschutzschalter 3-polig für Motornennströme von 24A bis 63A
• Mit Phasenausfallerkennung
• Seitliche und frontseitige Hilfskontakte nachrüstbar
• Geeignet für Motoren der Effizienzklasse IE3

Umfangreiches  Zubehör für ALEA II Motorschutzschalter Type BE5 & BE6 zur Signalisierung mit Hilfskontakten oder Fernauslösung mittels Unsterspannungs oder Arbeitsstromauslösung.

Verschienung

• Gabelverschienung Nennstrom 63A
• Für die Verschienung von bis zu 5 Motorschutzschaltern BE5, verfügbar für BE5 mit oder ohne seitlich angebauten Hilfskontakten
• Frontseitig einbaubare Hilfskontakte erhöhen die Breite des Motorschutzschalters nicht
• Bei mehr als 63A Summennennstrom - Verschienung 63A mit mittig angeordnetem Einspeiseblock verwenden
