Das S-JACK-Modul von Schrack Technik überzeugt mit hoher Performance und einfacher Installation. Die RJ45 Buchsen sind geschirmt und entsprechen der Cat.6A für 10 Gigabit Ethernet. S-JACK-Buchsen sind werkzeuglos und können ohne Spezialwerkzeug beschalten werden. Zusätzlich lässt sich das S-JACK-Modul mit unserem Flächenschalterprogramm VISIO S, Patchpaneelen und Hutschienenadaptern kombinieren und macht damit eine Vielzahl von Installationssituationen möglich.
Mithilfe unserer Schritt für Schritt Montageanleitung können Sie das S-JACK-Modul schnell und einfach installieren.

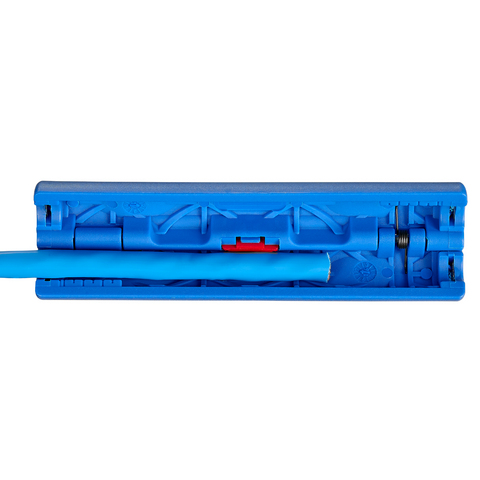

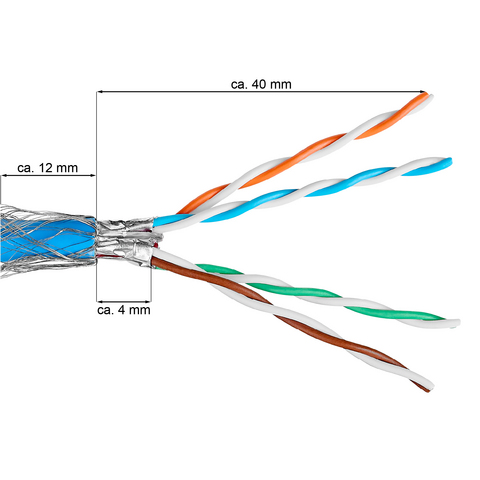

Setzen Sie den Kabelmantel mit einem Messer ca. 40mm ab. Achten Sie darauf, den Gesamtschirm nicht zu verletzen. Wir empfehlen das Abmantelwerkzeug (HTOOL00005).

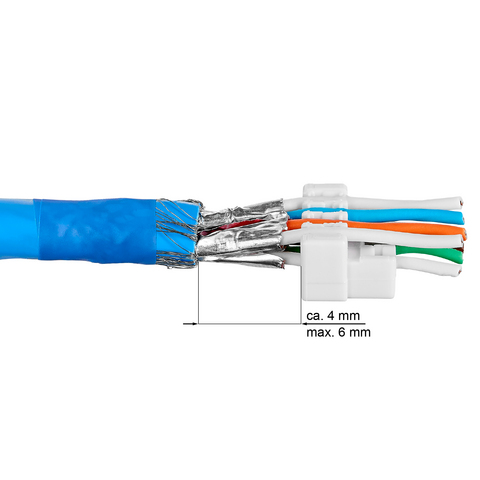

Ziehen Sie den Gesamtschirm über den Kabelmantel zurück und befestigen Sie diesen mit einem Isolierband. Kürzen Sie nun den Paarschirm auf 4mm.

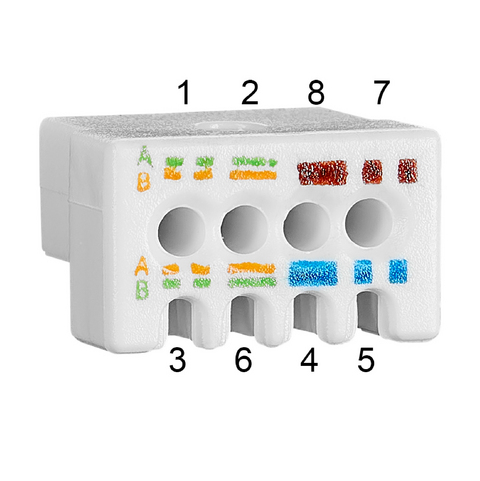

Bereiten Sie das Adermanagement mit dem Farbcode nach TIA/EIA 568 Version A und B vor.

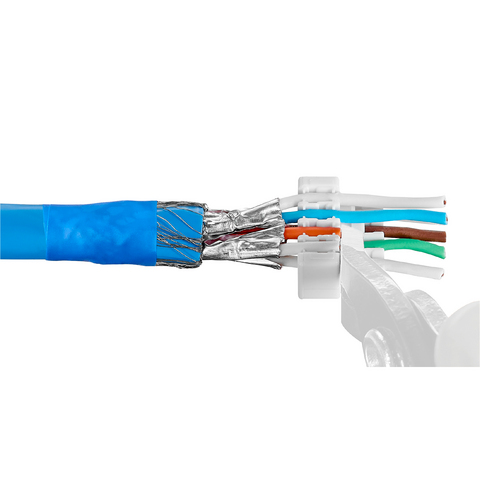

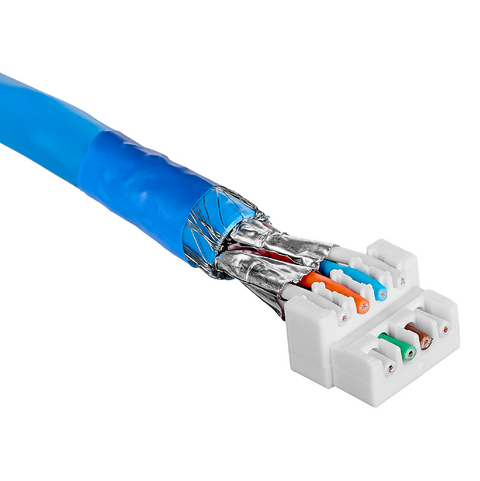

Führen Sie nun die Adern entsprechend dem gewünschten Farbcode in das Adermanagement.

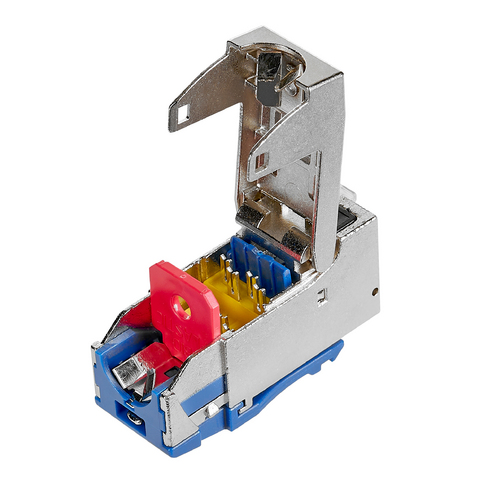

Nehmen Sie nun die Buchse zur Hand und entfernen Sie die Transportsicherung. Diese besteht aus kompostierbaren Bio-Kunststoff und ist somit nachhaltig und biologisch abbaubar.

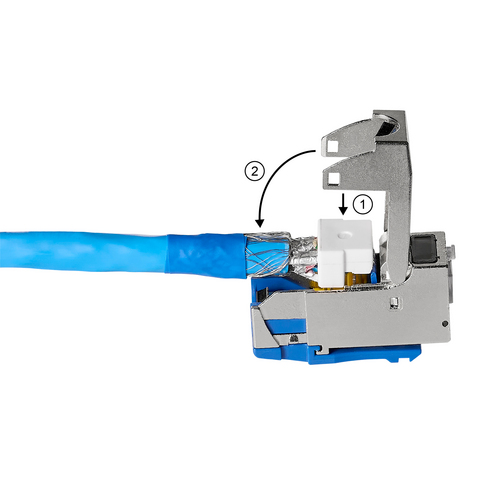

1. Setzen Sie das zuvor vorbereitete Adermanagement in das Modul ein.
2. Schließen Sie nun die Klappe.

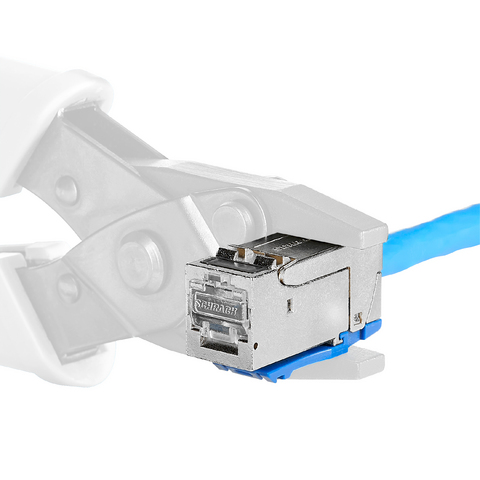

Für besonders einfaches und schnelles Verschließen der Klappe empfehlen wir die Verwendung der Parallelzange (HSPTOOL1--).
So sieht das fertig konfektionierte S-JACK-Modul aus.

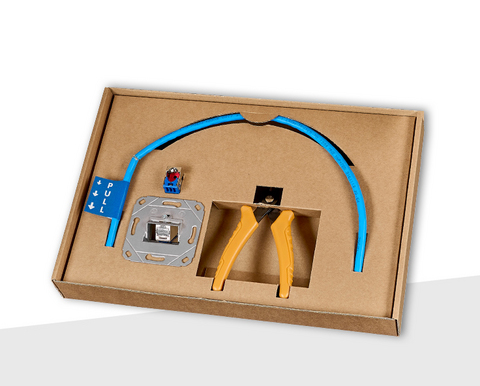

Mit dem Testkit können Sie die Vorteile von S-JACK selbst testen und sich mit der Technik und der Ausführung vertraut machen. Bestellen Sie das kostenlose Testkit in unserem Online Shop und überzeugen Sie sich von den Vorzügen des S-JACK RJ45 Cat.6a System Modular!
Neben den zahlreichen (technischen) Vorteilen wie der besonders hohen Zugentlastung, den speziellen Krallenspitzen und der einfachen, werkzeuglosen Installation, ist das S-JACK-Modul außerdem nachhaltig und umweltfreundlich!

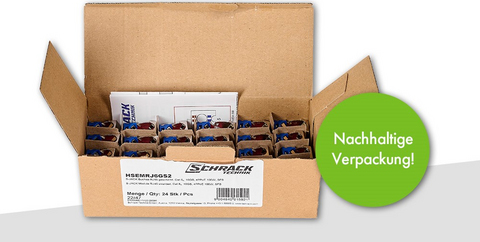

Das Produkt wird in der EU produziert, wird in einer nachhaltigen, umweltfreundlichen Verpackung geliefert und einzelne Komponenten der S-JACK-Buchse bestehen aus kompostierbaren Bio-Kunststoff.

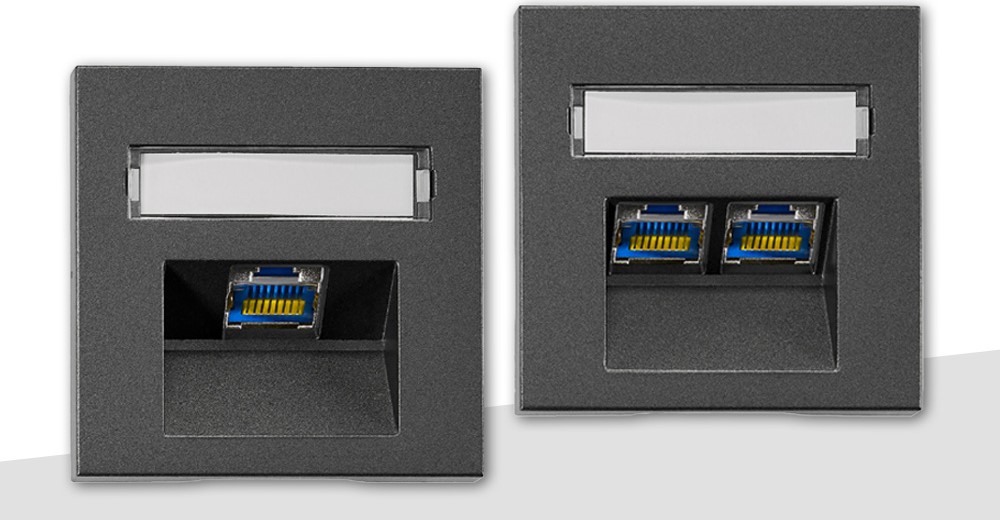

Die S-JACK Buchse lässt sich gut mit vielen Abdeckungen und Rahmen unseres Flächenschalterprogramms VISIO S kombinieren.
Gemeinsam bilden die S-JACK Buchse, die Modulaufnahme (HSED02UMBV), die Abdeckung und die Rahmen von VISIO S eine funktionale und gleichzeitig ansprechende Kombination.
Die Bauproduktenverordnung regelt den richtigen Einsatz von Kabeln. Da das S-JACK-Modul häufig in Verbindung mit Installationskabeln eingesetzt wird, ist es wichtig, dass die verwendeten Kabel die Voraussetzungen der Bauproduktenverordnung erfüllen.
In unserem breiten Sortiment finden Sie eine Vielzahl von Installationskabeln, die den verschiedenen Klassen der Bauproduktenverordnung entsprechen und somit für die unterschiedlichsten Anwendungen geeignet sind.
